カメラモジュール：よくある品質問題とその対策

カメラは、携帯電話やドライブ レコーダーなどのデバイスのコア パーツです。では、最終的に製品の一部となるカメラ モジュールの品質をどのように保証できるのでしょうか?最善の方法は、追跡することです

この記事では、カメラ モジュールの製造プロセスで発生する可能性があるいくつかの一般的な問題についてまとめます。そのため、どの領域に注意を払うべきかをよりよく理解できます。

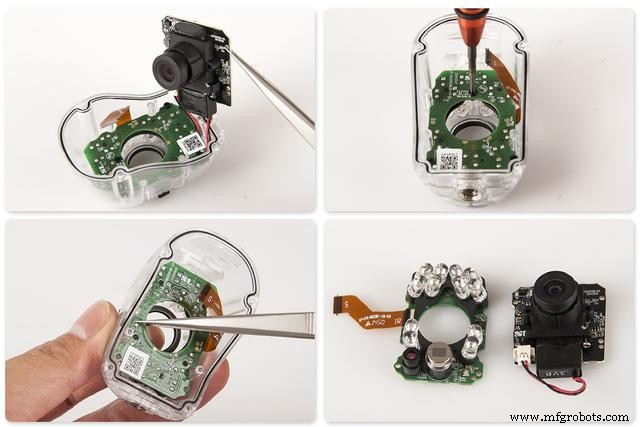

始める前に、製造プロセスを簡単に見てみましょう。

主に 6 つのステップがあります:

1)SMT (表面実装技術);

2) クリーニングとセグメンテーション;

3) VCM (ボイスコイルモーター) 組み立て;

4) レンズの組み立て;

5)モジュール全体の組み立て そして

6) レンズの検査とフォーカス .

それでは、質問に移りましょう:カメラモジュールの製造プロセスでよくある問題と、それらを修正する方法は何ですか?

1.ぼやけた画像

考えられる原因:

• 不正確な焦点
• レンズの緩みまたは接着剤の不正確な塗布
• レンズの異常

対策:

• フォーカス手順の厳格な管理。 スポット チェック 不良品が次の工程に入らないようにする
• レンズ素材のねじれを確認してください 必要な範囲です。接着剤の塗布手順の厳格な管理
• ほこりのない環境を強化します 絞りの異物を防ぐレンズ保護

2.混乱画像

考えられる原因:

• 接触不良 コンポーネント間
• SMT手順の欠陥
• FPC (フレキシブル プリント回路) の欠陥

対策:

• SMT プロセスの厳格な管理
• 特に壊れた回路がある場合は、FPC を確認してください または 酸化はんだパッド .

3.画像の色のバランスが取れていません

考えられる原因:

• センサーの欠陥
• センサーがレンズと一致しません。

対策:

• サンプリング段階での詳細な評価と確認 .
• センサーやレンズのメーカーと協力して問題を解決する

4.画像の暗いコーナー

考えられる原因:

• FOV レンズの (視野) 互換性がありません
• センサーがレンズと一致しません。
• SMT または FPC の欠陥
• レンズ組み立ての失敗

対策:

• 大きなウィンドウを残す デバイスでレンズを使用するか、小さいレンズを使用してください .
• レンズを変更またはブロック ソフトウェアを通じて .
• SMT と FPC の材質、およびそれらの位置決め穴と間隔を確認してください。
• レンズの組み立て工程で、レンズが歪んでいないかどうかを調べます。

5.規格外サイズ

考えられる原因:

• 規格外サイズの素材
• 製造工程が原因

対策:

• 素材のサイズを調べ、サプライヤーに品質管理を依頼する
• 大量生産の前に、FAI を実行します (初回品検査)、各部品の材料が基準に準拠していることを確認する

6.レンズ落下

考えられる原因:

• エポキシ接着剤の不良
• 欠陥のある FPC。
• ベーキング プロセスによる欠陥

対策:

• FAI を受けます。 FPC に付着不良の原因となるしみがないか確認してください。
• ベーキング パラメータを確認する 時間、温度などを含めて正しい

7.外観不良

考えられる原因:

• 不良品
• 製造工程による欠陥

対策:

• 素材の外観検査を強化する
• ダメージを防ぐ 生産プロセスを通じて素材に至る

これで、この投稿で私たちが言わなければならないことは終わりです。詳しく知りたい場合や、カメラ モジュールについて質問がある場合は、お気軽にお問い合わせください。
