カーボンファイバー製造の品質管理：主要戦略とソリューション

カーボンファイバー製造プロセスは複雑で困難です。時間、温度、ガス流量、化学組成などのプロセス変数を、生産の各段階で厳密に監視する必要があります。

本記事では、以下3観点から製造プロセス全体の管理方法を解説します：

• 製造原料のキーポイント
• 良質なカーボンファイバー部品の作り方
• 発生しうる問題と解決策

読了後、製造プロセス全体を監視し、最高のカーボンファイバー製品を高効率で作るための注力点が理解できます。

1. 良い原料を製造するには？

良い製品を作るには、まず良い原材料を選び、次に最新技術に注力すべきです。以下に助言を示します。

1.1 高品質PANの使用

高品質PANは高性能カーボンファイバー製造の第一前提条件です。

高純度、高強度、良好な緻密化、滑らかな表面を持つ前駆体繊維が、高性能カーボンファイバー製造の主要材料です。

カーボンファイバー製造は前駆体繊維の重合モノマーから始まり、その品質がカーボンファイバー特性と生産コストの両方を決定します。

1.2 不純物含有量の最小化

不純物含有量最小化は、カーボンファイバーの引張強度向上の根本的対策であり、研究者のホットトピックでもあります。ある意味、強度向上プロセスは本質的に不純物低減プロセスです。

1.3 前酸化時間の短縮

前酸化プロセスでは、均質化を確保する前提で、前酸化時間を可能な限り短縮すべきです。これは生産コスト削減の方向性を示す課題です。

1.4 高温技術と設備

炭化温度は一般に1,300〜1,800℃、グラファイト化温度は2,500〜3,000℃です。

このような高温で設備を連続運転する際は、不活性ガス保護・無酸素条件下でのマイクロ波技術、プラズマ技術、誘導加熱技術等の最新高温技術への注力が特に重要です。

2. カーボンファイバー部品の製造方法

カーボンファイバー部品・製品製造では、通常、カーボンファイバーを異なる方向・層に配置して部品形状を形成します。

その後、一定圧力・温度下で固化させます。一般的に4つの異なる方法があります：

2.1 手貼り成形

手貼り成形は伝統的な手作業加工法です。

樹脂を手作業で型に含浸させ硬化。利点は複雑部品の製造が容易で、少量生産に適すること。

欠点は生産効率低、労働強度高、寸法精度悪いことです。

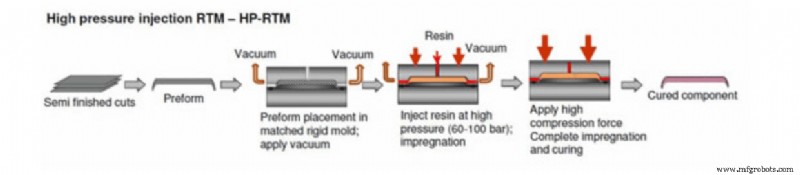

2.2 HP-RTM（高圧樹脂移動成形）

この工程では、カーボンファイバー材料を閉鎖型に入れ、真空・圧力下で樹脂を注入して固化。高圧注入と呼ばれ、比較的シンプルで追加設備コスト削減とコンピュータ制御が可能です。

高圧注入と高温成形の組合せで、大型・複雑構造・滑らかな表面を持つ一体構造部品製造が可能。

HP-RTMでは原料消費がかなり少なく、製品品質安定で、大量生産に適しています。

さらに、樹脂注入により硬化時の揮発性ガス毒性を大幅に低減し、人体・環境への影響を抑制できます。

2.3 ウェット成形

ウェット成形はHP-RTMの経済的代替で、プロセスがよりシンプル、サイクルタイム短縮で、屋根・ドア・ボンネット・バンパー・スーツケース等、三次元複雑度が低く大面積のCFRP部品製造に適します。

利点明確：開放環境で樹脂を速やかに塗布、型内での樹脂強制流動不要により気泡発生を低減。

また、樹脂塗布と部品硬化を同時並行可能。結果、生産サイクルを180秒未満に短縮できます。

3. 発生しうる問題と対処法

前述のキーステップを踏まえても、小さな問題は発生しえます。問題内容を知り、適切に対処しましょう。

樹脂蓄積と部分的材料不足が見つかったら、副資材の均一性不良やエポキシ配合比誤りが原因の可能性があります。

製品設計と金型設計自体に重大な欠陥がある場合もあり、製品や金型の最適化が必要です。

原因はケースバイケースなので、具体的状況に応じて対処してください。

以上がカーボンファイバー品質管理の課題と解決策です。お役に立てば幸いです。ご質問はコメント欄へどうぞ。
