DCモーターコントローラーの作り方

DCモーターコントローラーはほとんどどこにでもあり、ほとんどすべてのアプリケーションで見られます。 DCモーターコントローラーは、機関車からドリル、旋盤機からラジコンカーまで、日常生活でかなりの用途があります。 DCモーターコントローラーの製造に従事し、莫大な利益を上げている製造会社は数百社あります。しかし、あなたは自分自身を作ることができることを知っていますか

DCモーターコントローラーと他のニーズのためにいくらかの現金を節約しますか？

あなたは自分の作品を作るのに役立ち、興味を持っていますか？ WellPCBは、プロジェクトに合わせてモーターコントローラーを提供できますが、便利なもののためのDIYガイドも提供しています。従う必要のある手順で構成されるこの説明をお楽しみいただければ幸いです。続きを読む。

ツールとコンポーネント/マテリアル

独自のDCモーターコントローラーを作成するための旅を始める前に、まずいくつかのツールと材料を用意する必要があります。すべてのツールと材料がないと、苛立たしくて不快な経験に遭遇する可能性があります。さらに悪いことに、プロジェクトを完了する前に、早く諦めてしまう可能性があります。必要な重要な資料は次のとおりです。

細いワイヤー–24ゲージのコアワイヤーが最適です

Perfboard –好きなものや所有しているものを使用できます

2xパワーMOSFET–できれば、他の方法でIRF510を使用できます

NTE2382などの同等のものが作業を行うことができます

ピンストリップ–いくつかの増分を簡単にスナップオフできるものを見つけます

2x整流ダイオード

DPDT30Vリレー

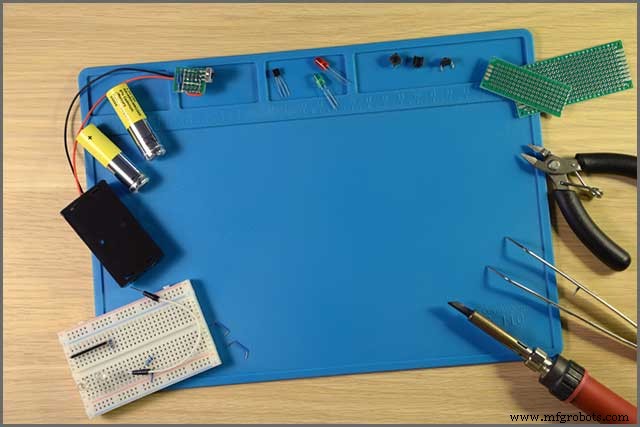

必要なすべての材料を1か所に集めたら、今度は必要な工具や便利な機器を見つけます。能力のないツールを使用または使用することでタスクが補完される可能性があり、適切なツールを選択することが不可欠であることを忘れないでください。必要なツールには、次のものがあります。

ホットグルーガンとホットグルー

はんだとはんだごて

DREMEL –パフォーマンスボードのカットに使用する任意のツールを使用できます

ワイヤーカッター/ストリッパー–それらも適用可能であるか、ペンチと同じ機能を果たしていることを確認してください

DCモーターコントローラー–部品の組み立て

DCモーターコントローラーを使用するための最初のステップが完了したら、ステップ2が続きます。良い点は、プロジェクトに必要なツールと材料を簡単に見つけることができることです。次に、組み立てたすべてのデバイスをサーフボードに置きます。ボードに完全にフィットしながら、回路をはんだ付けしやすい方法でそれらを配置していただけませんか？

ピンの場合は、4ピンの増分と2ピンの増分を切断します。ただし、はんだ付けによってモーターを回路に直接取り付ける場合は、ピンの増分を想定する必要はありません。簡単に、2ピンの増加をカットして両端を少し小さくします。その後、ワイヤーストリッパーを使用して、4ピン拡張の最も長い期間を90度の角度に曲げます。

ワイヤーストリッパーがこの機能を必要としないことに気付いた場合は、先に進んで、持っているかもしれないペンチの追加セットを使用することができます。この手順を完了したら、次は手順3に進みます。

DCモーターコントローラー-コンポーネントのはんだ付け

コンポーネントをパフォーマンスボードに配置したら、次にはんだ付けします。回路を回路図に注意深くはんだ付けします。この段階では、お好みのはんだやはんだごてを自由に使用できます。

ワイヤーストリッパーを使用すると、離れたリード線をはんだ付けしながら、ジャンパー線の両端を切断してから剥がす必要があります。銅を使用したサーフボードは、コンパクトなはんだ付けを保証するため、優れた結果をもたらします。このステップでも、モーターをボードに直接はんだ付けするか、必要に応じて2ピンの増分を使用できます。

DCモーターコントローラー–回路の遮断

DCモーターコントローラー回路の準備がほぼ整いました。 3番目のステップを完了した後、実行する必要がある次の作業は、コースを切り取ることです。ここでは、適切なサイズに、またはその使用目的に基づいて切り取ることができます。セッションを機能させ続ける必要があることを忘れないでください。

このステップでのもう1つの重要なことは、サーフボードを下からカットすることを確認することです。ベースをカットすることで、電源ピンとコントロールの下を確実にカットできます。理想的には、DREMELを選択するか、他の小さなのこぎりを使用して切断を行うことができます。 DREMELは使用するのに最適なツールの1つですが、同じようにうまく機能する他の有能なツールを見つけることができます。最後に、電源ピンとコントローラーが回路またはブレッドボードに簡単に接続できることを確認します。

DCモーターコントローラー–整頓プロセスを開始します

あなたは今とても近くにいます。すべてが輝いていて、完全に整理されていることを確認する時が来ました。先に進んで、突き出ている可能性のあるすべての突き出たワイヤーをクリップします。ワイヤーストリッパーを使用して、突き出たワイヤーを分解できます。また、ペンチを使用して、突き出たワイヤーが折れるまで数回曲げることができます。ただし、これらの方法を使用してはんだ付けポイントを損傷しないように注意してください。

突き出たワイヤーの切断が完了したら、ホットグルーガンを炎上させます。短絡が発生しないようにすることが重要です。そのため、グルーガンを不規則に使用してください。予測できない方法に頼ることで、回路が保護され、同時に絶縁されている間、短いコースのインシデントが発生することはありません。

DCモーターコントローラー–DCモーターコントローラーを使用する

これで完了です。DCモーターコントローラーを使用するときが来ました。上記のすべての手順を正しく実行した場合、DCモーターコントローラーは完全に機能するはずです。 DCモーターをモーターコントローラーにあるモーターピンに接続します。次に、ブレッドボードにモーターコントローラーを静かに挿入します。

選択した2つの色付きのワイヤーを使用して、VinをマイクロコントローラーのVinピンに結合します。また、対応するGNDをそのGNDピンに慎重に選択して接続します。

繰り返しますが、異なる色の2本のワイヤーを使用して、逆方向と速度を任意の2つのデジタルピンに接続します。終わった？もしそうなら、今すぐプログラムしてください。

ヒント：安全上の注意

DCモーターコントローラーを作成しようとするときは、安全性が最も重要です。感電や生命を脅かす可能性のあるその他の危険に遭遇したくない。次の予防措置を講じて、安全が重要であることを常に確認してください。

ピンを混同しないでください

Vinで30ボルトを超えないでください。

大量の電力を使用して作業する場合は、ヒートシンクが

に接続されていることを確認してください。

MOSFET

•DCワイヤーモーターのみを使用してください

•15ボルトを超えたい場合は、GNDとVinを電源に直接接続していることを確認してください

DCモーターコントローラー–なぜWellPCBを選択するのですか？

上記のDCモーターコントローラーのDIYの手順は、やや骨の折れる作業だと思いますか？あなたがこのブラケットにいる場合でも、心配しないでください。私たちはあなたのDCモーターコントローラーのニーズを支援するためにここにいます。私たちは、何百ものクライアントや業界にサービスを提供する、頼りになるDCモーターコントローラー会社です。私たちはクライアントの要求を満たすだけでなく、クライアントの期待を超えるように最善を尽くします。

最もプロフェッショナルなDCモーターコントローラーメーカーである当社は、国際規格の認証を取得することができました。高効率性能のDCモーターコントローラーをご用意しております。当社の製品は、食品製造、自動化機械、およびモーションが必要なあらゆる場所など、多くのセクターや業界で使用されています。

アイデアの生成、設計、製造から販売まで、大小の注文に対応する柔軟な製造ライン。私たちはクライアントのニーズに迅速に対応し、効率的で信頼性の高いDCモーターコントローラーを提供するための適切なパートナーです。

結論

DCモーターコントローラーは、ほとんどすべての電気機器で使用されています。 DCモーターコントローラーは、意図したタスクに応じて、さまざまな複雑さと機能を備えています。現在、これらのデバイスの製造に携わっている多くの企業（WellPCBを含む）があります。

しかし、そこには、愛好家、学生、そして自分のDCモーターコントローラーを作るつもりの好奇心旺盛な人がたくさんいます。上で説明したように、DCモーターコントローラーを自分で作成することは、それ自体が難しい作業ではありません。安全上の注意を守りながら、注意深く指示に従うだけです。しかし、上記の手順が圧倒的であると感じた場合は、DCモーターコントローラーのすべてのニーズにいつでもWellPCBを利用できます。プロジェクトやその他のDCモーターコントローラーソリューションに関係なく、WellPCBを信頼して提供してください。
