射出成形部品の後処理技術をマスターする

射出成形は、高量生産ロットにおいて極めて精度が高く一貫性のあるコンポーネント作成を支援する一般的な製造手法です。射出成形は高速、コスト効率に優れ、汎用性が高く、生産ニーズに合わせて調整可能で、多様な材料と互換性があります。

射出成形プロセス完了後には、さまざまな後処理と仕上げオプションから選択できます。射出成形後処理は部品の外観向上、美的欠陥除去、さらには強度向上や導電性付与といった追加機械的特性の付与が可能です。本記事では、Fast Radiusが提供する射出成形部品の後処理オプションを解説します。

射出成形表面仕上げ基準（SPI規格）

Fast RadiusはあらゆるSPI規格に対応した仕上げオプションを提供します。米国プラスチック工業会（SPI）はプラスチック業界の規格を定義しており、プラスチックの外観品質も含まれます。これにはプラスチック射出成形コンポーネントに使用される研磨や仕上げのタイプが含まれます。

射出成形部品のSPI表面仕上げ基準は、最も細かい仕上げから順にアルファベットグレードで分類されます：

• A：グレード#3、#6、#15ダイヤモンドバフによる光沢仕上げ
• B：600、400、320グリットペーパーによる半光沢仕上げ
• C：600、400、320ストーン工具によるマット仕上げ
• D：ガラスビーズ、#240酸化物、#24酸化物によるドライブラストのテクスチャー仕上げ

表面外観、触感、製造コストはSPIレベルによって異なります。例えば、高度に研磨された仕上げは、工具と精度の要求増大によりコストが上昇します。Fast Radiusは光沢、マット、粗面、非常に粗面のあらゆるSPI規格の射出成形表面仕上げを製造可能です。

射出成形の一般的な後処理オプション

SPI規格仕上げに加え、Fast Radiusはさまざまな射出成形後処理にも対応しています。

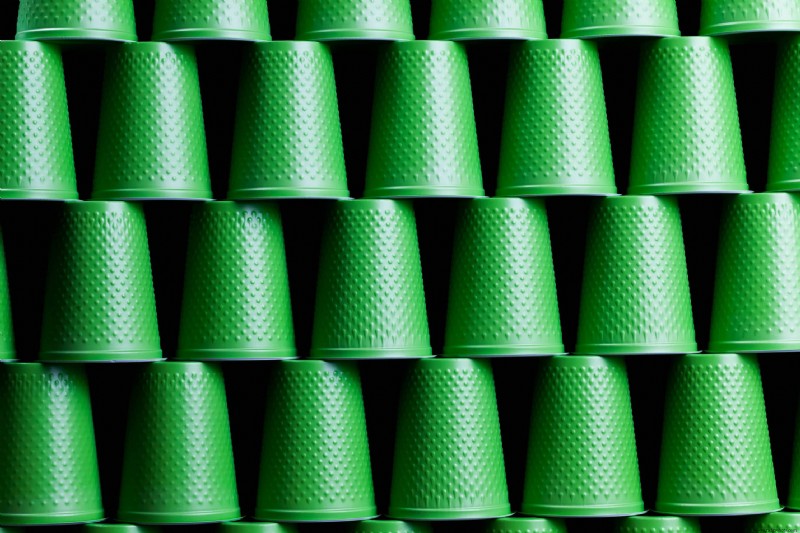

Mold-Techテクスチャー

Mold-Techはテクスチャリングを実現します。これは部品の特定セクションを他部分とは異なるテクスチャーにする技術です。適切なテクスチャリングのため、Mold-Techは射出成形金型表面にテクスチャーを適用し、射出成形プロセス中にそのテクスチャーを直接部品に押し付けます。テクスチャーは化学浴でのエッチング、手彫り、レーザー彫刻などさまざまな方法で金型に適用可能です。

Mold-Techはテクスチャーの業界標準で、50万種類以上のオプションを誇り、新規テクスチャー設計にも対応します。砂目、サテン、レザー、木目などのMold-Tech仕上げをリクエストし、シリーズ番号（MT-11240など）で特定テクスチャー仕様を指定できます。各シリーズ番号にはテクスチャー深さ（インチ）、テクスチャー深さ（メートル）、ドラフト角が付随します。

パッド印刷

パッド印刷は、丸み、凹面、凹凸のある製品にテキスト、画像、色を印刷するために使用されます。シリコンパッドがレーザー彫刻された印刷版から2D画像を3Dオブジェクトへ、インク版を押し当ててからシリコンパッドでスタンプすることで転写します。パッド印刷はシリンダー、曲面、球体、複合角度、極端なテクスチャーなどあらゆる複雑形状への印刷が可能な高速・低コスト手法です。

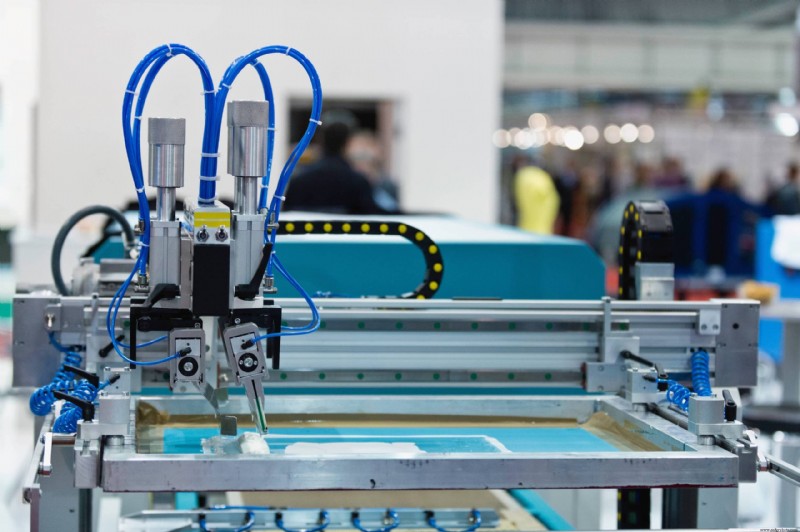

シルクスクリーン印刷

シルクスクリーン印刷は、コンポーネントに画像、テキスト、ロゴ、その他詳細を追加する非常に一般的な印刷技術です。デザインをシートに印刷しフレームにセット、フレームを部品に載せ、スクレーパーで色付きインク、塗料、染料をスクリーン全体に移動させます。スクリーンを取り除くと、デザインを表示する薄い層が部品に残ります。

シルクスクリーン印刷は大量生産ロットで優れたコストパフォーマンスを発揮し、スクリーン自体が非常に耐久性が高く再利用可能です。プロセスは創造性、微細なディテール、驚異的なカスタマイズ性を実現します。

ヒートステークインサート

ヒートステークインサートにより、金属インサートとファスナーをコンポーネントに組み込め、複雑さを軽減できます。プロセスは金属ネジインサートを加熱し、既に射出成形された部品に結合させ、熱で周囲プラスチックを溶かしてネジインサートを押し込みます。ヒートステークインサートはリベットやネジなどの小型消耗品を不要にし、プロセスを効率化します。

超音波溶接

この特殊な後処理技術は、固相溶接を用いて部品を接合するために設計されています。超音波溶接は、2つのプラスチックを接合する場合や、接着が難しい異種材料を扱う場合に有用です。超音波溶接プロセスでは、2つのコンポーネントを治具で圧力下に保持し、高周波超音波振動をホーンと呼ばれる振動工具を通じて伝えます。振動による摩擦熱で基材が溶融し、局所的な溶接領域が形成されて2部品が接合されます。

超音波溶接にはボルト、ネジ、半田材料、接着剤が不要です。ヒートステークインサートと同様に、セットアップ時間とコストを削減し、腐食、ファスナー損傷、その他長期的問題のリスクを低減します。超音波溶接は高速・効率的で容易に繰り返し可能、清掃が少なく、完了まで数秒しかかかりません。ただし、この後処理オプションは稀で特殊なソリューションであり、多くの製品には不向きであることを製品チームは認識すべきです。

Fast Radiusで射出成形ジョブを仕上げる

製品チームには射出成形表面仕上げの多様な選択肢があります。Fast Radiusは表面粗さを決定するSPI規格仕上げオプションに加え、テクスチャリング、色合わせ、デザイン・テキスト転写などの美的仕上げ、部品接合と耐久性向上など機能性を高める後処理、塗装、簡易組立、保護梱包も提供します。

優れた表面仕上げは競合から貴社コンポーネントを差別化します。Fast Radiusでは、機能的で認識しやすく長寿命な射出成形部品の製造を支援します。専門製造チームが射出成形プロセス、仕上げと後処理手順をガイドし、次期プロジェクトに素晴らしい最終仕上げを施せるようお手伝いします。今すぐお問い合わせください。射出成形サービスについて詳しくご案内します。
