チョーク：古代洞窟壁画から現代教室標準まで
背景
教室用チョークは直径約0.35インチ（9mm）、長さ3.15インチ（80mm）の細い棒状です。このシンプルで低コストなツールは、大勢の学生に情報を伝える標準手段となりました。
チョークは先史時代から描画に使用されてきました。考古学者は最古の洞窟壁画を、初期人類が壁に塗布したチョーク堆積物に遡らせます。歴史を通じて、様々な文化の芸術家が使いやすさでチョークを愛好し、多くの現存スケッチはシェラック等ワニスで保護されています。
19世紀、大教室の台頭でより効率的な教具が求められました。チョークボード（元はブラックボード）と個人用チョークボードが導入され、チョーク棒とスポンジまたは布消しゴムがセットに。インク書きノートからチョーク書きアウトラインへの移行で、授業展開がより速く視覚的に魅力的になりました。
チョークボードがスレートから合成材へ進化するにつれ、カラーパレットも変化。初期ブラックボードは文字通り黒でしたが、20世紀のグリーンボードへの移行は目の快適性が動機。同時に好ましい筆記媒体は黄色チョークとなり、暗いボードへの高コントラストを提供しました。
今日、ほぼすべてのチョークは「ダストレス（粉塵レス）」製品として製造されています。使用時微細粉塵は一部飛散しますが、メーカーは長時間焼成またはシェラックコーティングでチョークを硬化させ、飛散粒子を減らしユーザー体験を向上させています。
原材料
核心成分は炭酸カルシウム（CaCO₃）、コッコリス——プランクトンが生成する微小石灰質板——の蓄積で形成される石灰岩から得られます。これら堆積物がカルシウム豊富な堆積層を形成し、チョーク生産用に採掘されます。
パステルチョーク用には硫酸カルシウム（CaSO₄）——石膏由来——がベース。石膏は蒸発岩鉱物で石灰岩と類似の地質起源を持ちます。パステルチョークには粘土、油、鮮やかな顔料も含まれ、紙上で滑らかに書け乾燥後も鮮やかさを保ちます。
製造工程

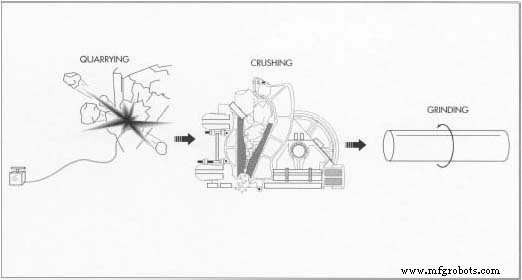

石灰岩採掘
- 米国石灰岩の約95%は露天掘り採石場で採掘。最低25年分の埋蔵量確保後、重機で表層除去、爆薬で岩石を破砕し作業可能ブロックを作ります。
チョーク粉砕
- 大きな石灰岩塊を破砕ステーションへ搬送、一次クラッシャーで小片に、二次クラッシャーで小石サイズに。
- ボールミル湿式粉砕でさらに精製、不純物を洗い流しチョーク適性微粉末生成。
- 粉砕後、振動スクリーンで最微細粒子を分離。水と混合、ダイス押出し、長さ切断、188°F（85°C）オーブンで4日間硬化。
石膏脱水
- 石膏を採掘、破砕、ケトルで244〜253°F（116〜121°C）加熱し水分含有量を12〜15%低下。その後402°F（204°C）で再加熱し残留水分除去、硫酸カルシウム生成。
ふるい分け、洗浄、出荷
- チョークと硫酸カルシウム粉末を振動スクリーンでさらに精製、洗浄、乾燥、袋詰め、メーカー出荷。到着後、均一な滑らかさ確保のため再粉砕。
白色教室用チョーク製造
- 炭酸カルシウムと水の濃厚スラリーを長い細い棒に押出し。元々24.43インチ（62cm）の棒を80mmに切断、シート上に置き、188°F（85°C）で4日間焼成。
カラー教室用チョーク製造
- 顔料を乾燥炭酸カルシウムと混合後水添加。結果スラリーを白チョークと同工程で焼成、多彩な色を生成。
パステル製造
- パステルは硫酸カルシウムベースに粘土、油、高顔料負荷を配合。混合物は歯磨き粘度になり、水分保持のため焼成せず自然乾燥。
チョーク箱詰め
- 完成棒を小箱にスタック、大型カートンで小売店へ出荷。
品質管理
教室用チョークは厳格な安全性と性能基準を満たす必要があります。全原材料が使用前純度試験を受けます。成形後、各ロットから代表棒を密度、破壊強度、書き味、消しやすさで評価。黒板清掃後の粉塵保持力も試験。
アメリカ国家規格協会（ANSI）基準を満たすチョークは、美術工芸材料協会から「CP」（認定製品）無毒シールを取得。この認証は自主安全基準適合を確認し、製品成分、ラベリング、製造プロセスが透明で子供・大人双方に安全であることを保証します。
将来展望
デジタルホワイトボードとインタラクティブディスプレイが普及しても、多くの教育者は触覚的即時性と低コストで伝統的チョークボードを支持。OHPとチョークボード比較研究では、後者がより大きな学生相互作用とエンゲージメントを促すと判明。
電子チョークボード——チョークボード外観を再現する大型スクリーン——は視覚的魅力とマルチメディア機能を提供。しかし高い初期コスト、限定的インタラクティブ性、教師準備時間が多くの学校でメリットを上回ることが多いです。結果、謙虚なチョークは予見可能な将来にわたり教室の定番であり続けるでしょう。
製造プロセス
