ArduinoATコマンドを備えたSIM800LGPRSモジュール

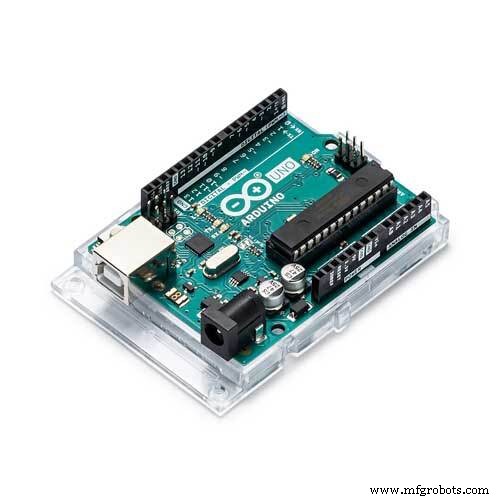

コンポーネントと消耗品
> ![]() |
| × | 1 | |||
| × | 1 | ||||
![]() |
| × | 1 |
必要なツールとマシン
> ![]() |
| |||
![]() |
| |||
![]() |
|
このプロジェクトについて

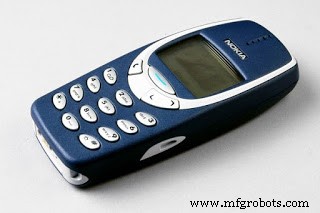

Arduinoが好きな方は、携帯電話接続を使用することをお勧めします。 SMSまたは音声コマンドでアクティブ化されるプロジェクトを見たことがありますが、ほとんどのプロジェクトは古い携帯電話を使用しています。
<図>
要件としてカスタマイズするのは簡単ではありません。したがって、GPRSモジュールを使用して、必要に応じて独自のプロジェクトを作成できます。プログラマーにとって最も単純で最も簡単な方法は、Arduinoプラットフォームを使用することです。これが、私がこのSIMモジュールをArduinoで使用した理由です。複雑ではありません。ただし、GPRSモジュールは他にもありますが、このプロジェクトではSIM800Lモジュールを使用しています。
<図>

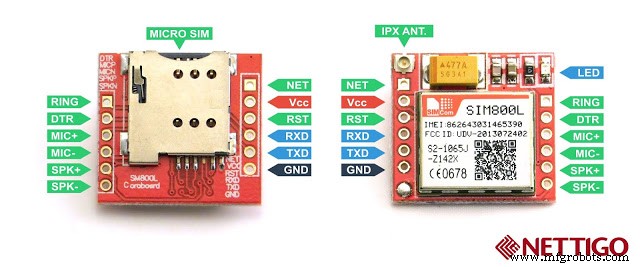

配線部分が最も重要な部分なので、配線を見てみましょう。たった1回のミスで、デバイスが火傷する原因となる可能性があります。
<図>

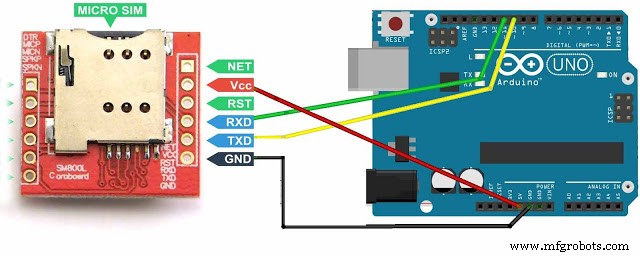

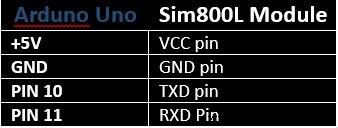

上記に従って、ArduinoをSIM800Lモジュラーに接続すると、接続は次のように表示されます。
<図>

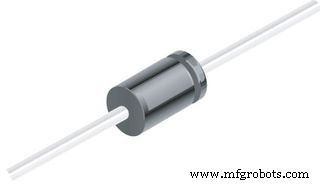

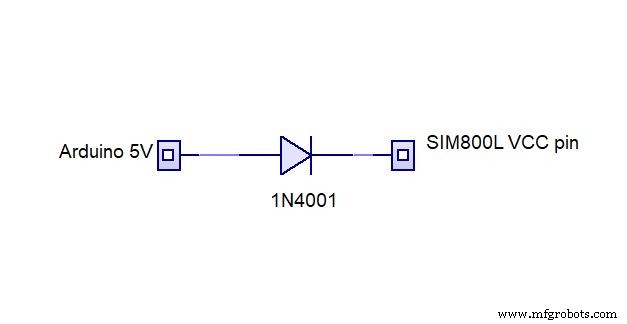

安全のため、次のようにダイオードを介してArduinoUnoボードを介してSIM800Lモジュールに電力を供給します。
<図>
詳細については、次の画像もお読みください。
<図>

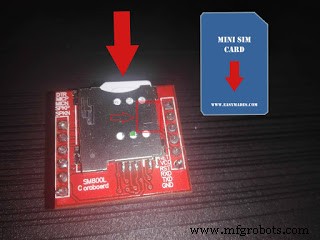

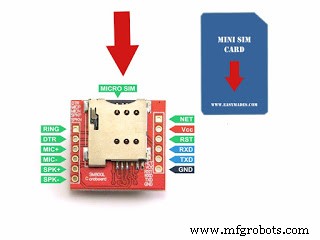

すべての配線接続がチェックされ、正しいことが確認されたら、Arduinoプログラムに移動してコーディングを行います。コーディングする前に、SIMカードの正しい方向を特定する必要があります。通常、SIMスロットの表面に印刷されています。
<図>
<図>

コーディングを開始するには、Arduinoソフトウェアを実行します。
<図>

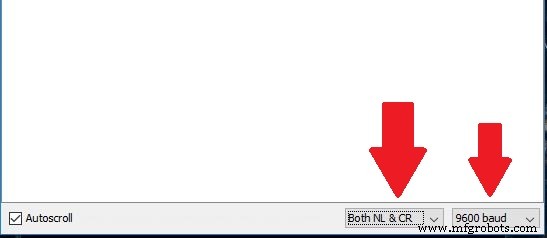

コードがアップロードされたら、[ツール]> [シリアルモニター]に移動し、次のように設定を変更します。
<図>
これで、「AT」コマンドをチェックする準備が整いました。 ATコマンドをチェックする前に、このモジュールが機能していることを確認する必要があります。したがって、別のシムを使用してシムの番号をダイヤルして電話をかけることができます。ダイヤルトーンが聞こえれば、モジュールは動作する準備ができています。ここで、シリアルモニターにATと入力し、Enterキーを押すと、シリアルモニターに[OK]と表示されます。そこから、何千ものATコマンドを確認し、SIM800Lモジュールの操作方法を学ぶことができます。
コード
- SIM 800LGPRSモジュール
SIM 800LGPRSモジュール Arduino
/ ********************************************** ****** www.setnfix.com用にiakbasnayakaによってプログラムされていますこれはSIM800LのATコマンドをチェックするためのものですhttps://www.youtube.com/channel/UCM9NQ4WcSbzTiCdoyOvzA1g*************** ************************************* /#includeSoftwareSerial Sim800l(10、 11); void setup(){//セットアップコードをここに配置して、1回実行します:Serial.begin(9600); Sim800l.begin(9600);} void loop(){while(Sim800l.available()){Serial.write(Sim800l.read()); } while(Serial.available()){Sim800l.write(Serial.read()); }}
カスタムパーツとエンクロージャー
モジュールに電力を供給するために1N4001ダイオードを使用することを忘れないでください
回路図
モジュールに電力を供給するために1N4001ダイオードを使用することを忘れないでください
