エンダー3のベッドレベリングの問題;それらを修正する方法！

エンダー 3 ベッドのレベリングは、特に意図したとおりに機能しないものがある場合、非常に難しい場合があります。

この記事では、ぐらついたベッドの直し方、片側が高くなったベッドの直し方、回転しそうになっているベッドのネジの直し方、より良いスプリングの取り付け方をご紹介します。あなたのベッドは長時間完全に水平に保たれます。

Ender 3 で高品質のプリントを作成するための理想的な設定を見つけるために試行錯誤を繰り返したくない場合は、特別に調整された独自の Cura プロファイルを確認してください。 Ender 3 プリンターシリーズの場合 (わずか 7 ドルですべて入手できます)。

エンダー 3 ベッドのぐらつきを修正

Ender 3 のベッドがぐらついている場合、ある時点で誤ってぶつかった可能性があります。99% の状況で機能する非常に簡単な修正方法が 1 つあります。

通常、ベッドを Y キャリッジに取り付けているボルトがわずかに緩み、調整が必要になります。

修正方法は次のとおりです:

ベッドを最後まで押してください。
Ender 3 を横向きに置きます (電源側が下になります)。

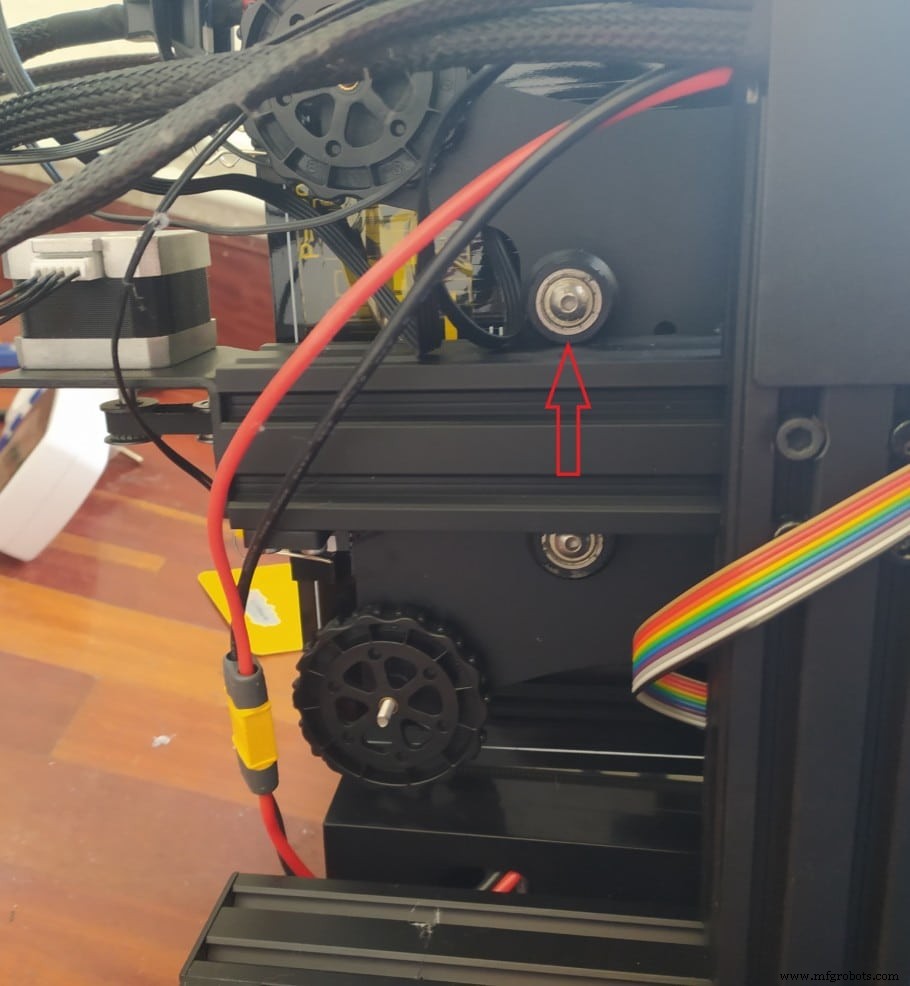

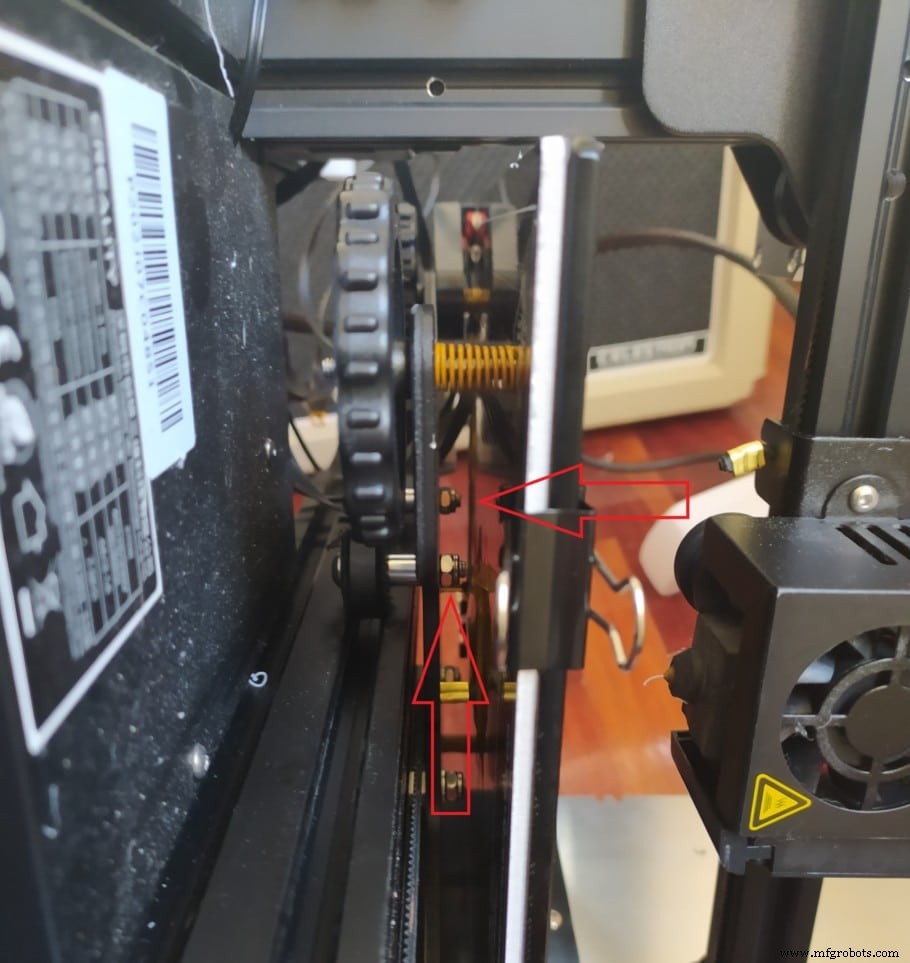

プリンターに付属のレンチを使用して、Y 軸キャリッジ (ローラーの上側) のナットの 1 つを所定の位置に固定します。

次に、プリンターに付属のアレンキーを使用して、かなりきつくなるまでネジを締めます。ただし、ローラーが自由に回転できるようにするため、締めすぎないようにしてください。

これを 4 つのネジすべてに行います。
プリンターを再び直立させ、ベッドがまだ揺れているかどうかを確認します。
Y 軸に沿ってベッドを移動し、問題なく移動することを確認します。

ほとんどの場合、これで問題は解決するはずです。何らかの理由でまだぐらついている場合は、この手順全体をもう一度実行して、ローラー内のネジが十分に締まっていることを確認してください.締めすぎないように注意してください。そうしないと、ベッドが Y 軸で動きにくくなる可能性があります。

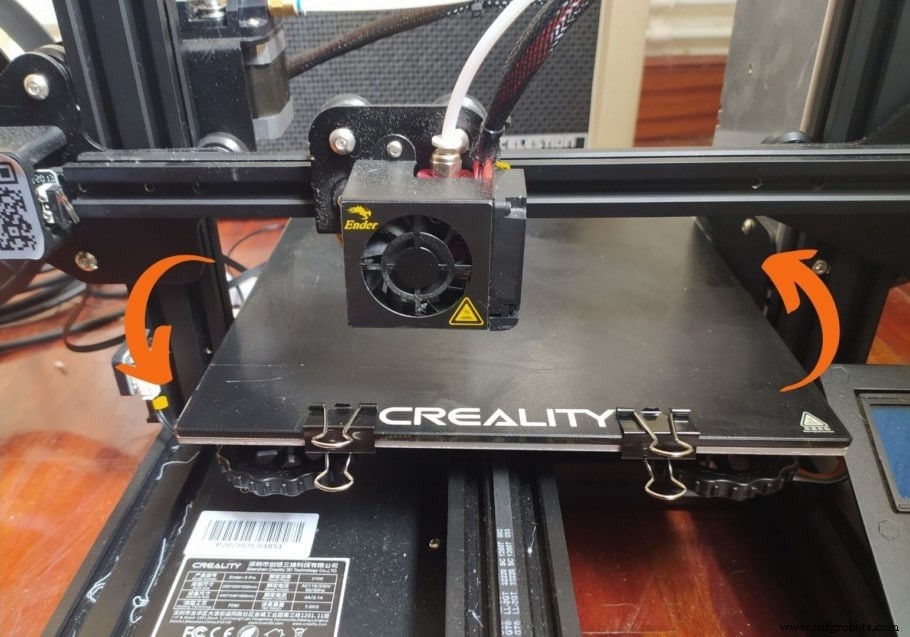

エンダー 3 ベッドの片側を高く修正

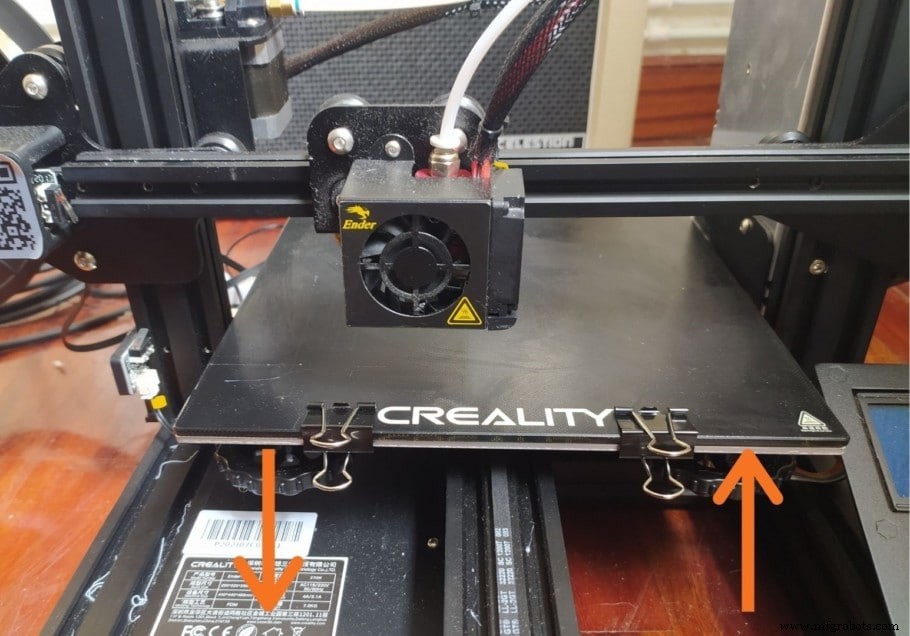

ベッドを水平にした後、左側または右側のいずれかがもう一方よりもかなり高くなっており、ベッドの水平調整ネジが片側はきつく、反対側は緩んでいる場合は、X 軸とのずれである可能性があります。およびそれが取り付けられているキャリッジ/トロリー。

この問題は非常に一般的です。特に初めてプリンターを組み立てた後は、組み立てプロセス中にいくつかの詳細を見落としやすいためです。

これは、Z 軸がわずかに回転している、偏心ナットがきつすぎるか緩すぎる、または X 軸とエクストルーダーが取り付けられているキャリッジとの間のわずかなずれが原因である可能性があります。

これらすべてを修正する方法については、こちらもぜひチェックしてください:Ender 3:Fix X Axis Sag.

この特定の問題を解決するには、プリンターを少し分解する必要があります。従うべき手順は次のとおりです。

部分的なプリンターの分解

フィラメントとスプールの重さを扱いたくないので、フィラメントとスプールを取り外してください。また、絡まって邪魔になります。

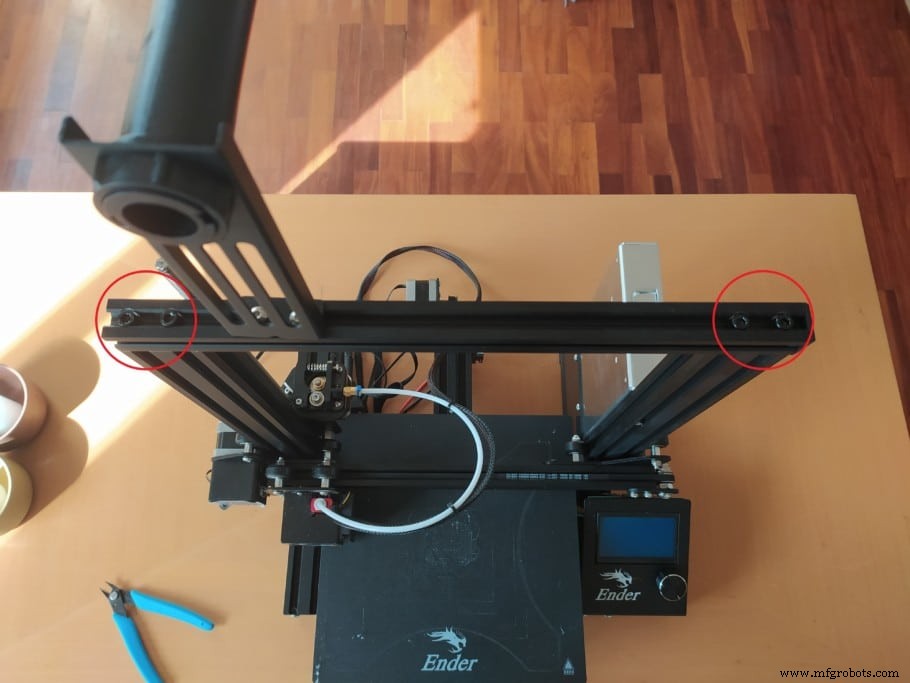

組み立てキットに付属の大きなアレンキーを使用して、トップレールのネジを取り外します。

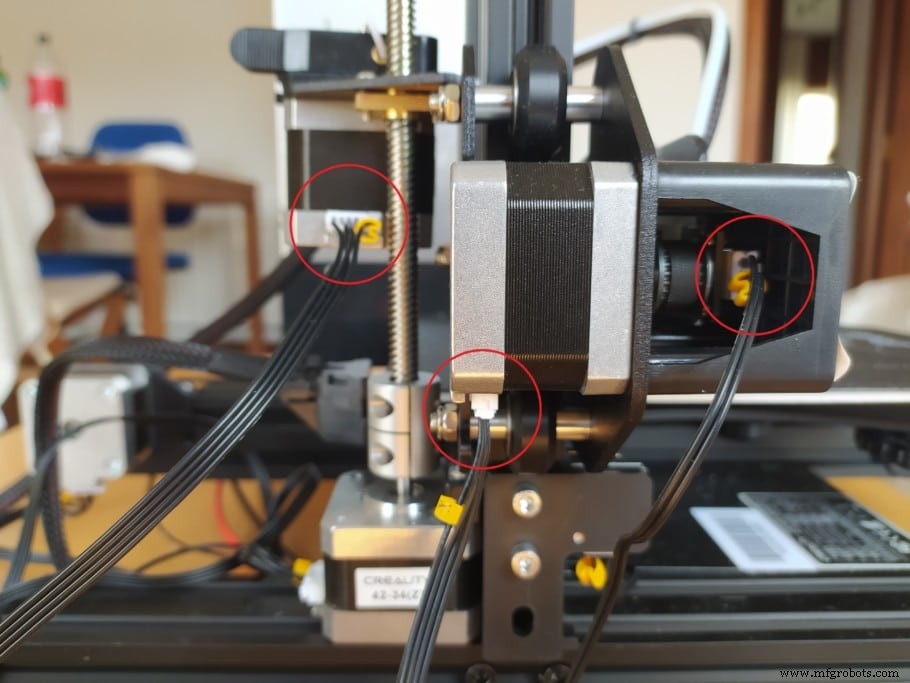

次に、E モーター、X および Y 軸モーターに接続されているケーブルを必ず取り外します。

小さい方のアレンキーを使用して Z ロッドのネジを緩め、反時計回りに回して完全に取り外し、ここでは脇に置いておきます。

両方の Z 軸から X 軸を取り外すことができるまで X 軸を完全に押し上げ、X 軸をエクストルーダーキャリッジに固定している 2 つのネジを見つけます。

これらの 5 つの簡単な手順の後、実際の修正に取り掛かります。これは非常に単純で簡単に実行できます。

エンダー 3 ベッドの片側を高くする方法:

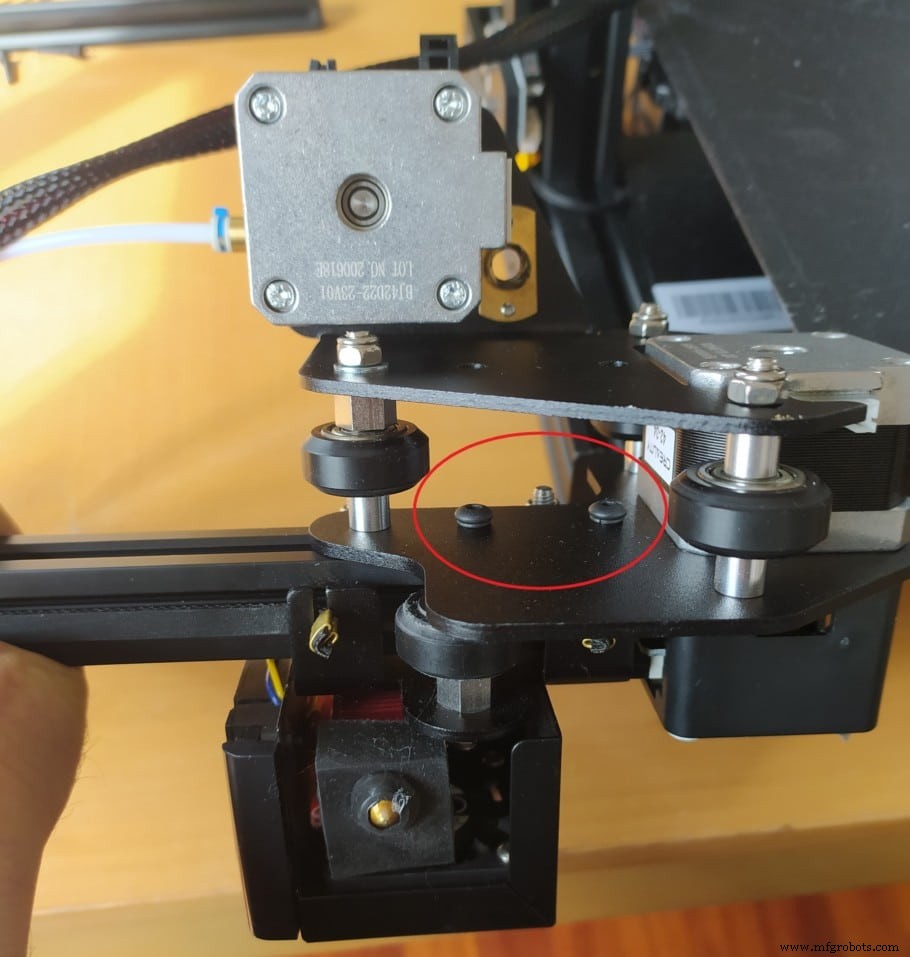

エクストルーダーが取り付けられているトロリー/キャリッジを見ると、中央に X 軸に固定する 2 つのネジがあるはずです。これらは少し緩んでいるか、組み立てプロセス中に締めたときに、全体の構造が正しく整列していませんでした.

プリンターに付属の六角レンチの 1 つを使用して、キャリッジを X 軸に固定している 2 つのネジを緩めます。ただし、プリンターの中心に近い方のネジは、外側のネジよりも少しきつく締めたままにします。
最初の (内側の) ネジをアンカーポイントとして使用して、X 軸が正しく並ぶまで微調整します。
遊びがなくなるまで両方のネジを締めます。

適切に行えば、次にベッドを水平にするとき、実際に水平になり、一方の側が他方よりも高くならないようにする必要があります。

それでも問題が解決しない場合は、Ender 3 のベッドの下を見て、すべてが正しくインストールされているかどうかを確認する必要があるかもしれません.

加熱ベッドのネジを所定の位置に固定する

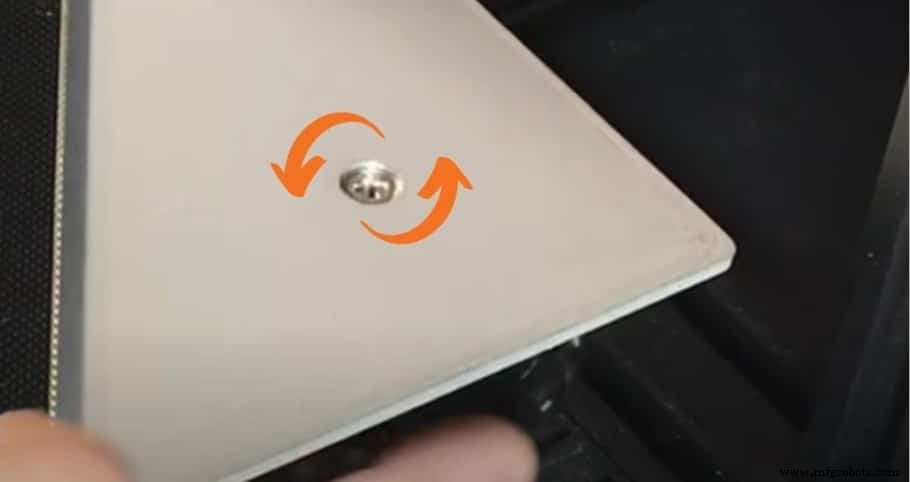

ベッドを水平にするために使用するネジが適切に取り付けられておらず、調整ホイールを回転させるとネジも回転し、実質的に締め付けられないために、ベッドを適切に水平にすることができないという不満を多くの人が見てきました.またはスプリングを緩めます。

幸いなことに、これは私には起こりませんでしたが、

これは最も簡単な修正方法ではありませんが、暖房ベッド全体を交換したくない場合は、これが唯一の選択肢です。

修正方法は次のとおりです:

問題のあるネジの調整ホイールを、完全にネジから外れるまで右に回します。
次にスプリングを取り外します。
ネジにナイロンワッシャーを数個置き、その上にナットを置き、ネジが回らない程度に強く締めます。
スプリングと調整ホイールを再度挿入します。
ベッドを水平にします。

この手順を 4 本すべてのネジで行うことを強くお勧めします。ナットを使用すると、4 本すべてが適切な位置に留まり、調整ホイールを回しても回転しないようになるからです。

ベッドのスプリングを交換する

ベッドを水平にするのに苦労している場合、またはほぼすべてのプリントの後に再度水平にする必要がある場合は、Ender 3 に付属のスプリングが原因である可能性があります。

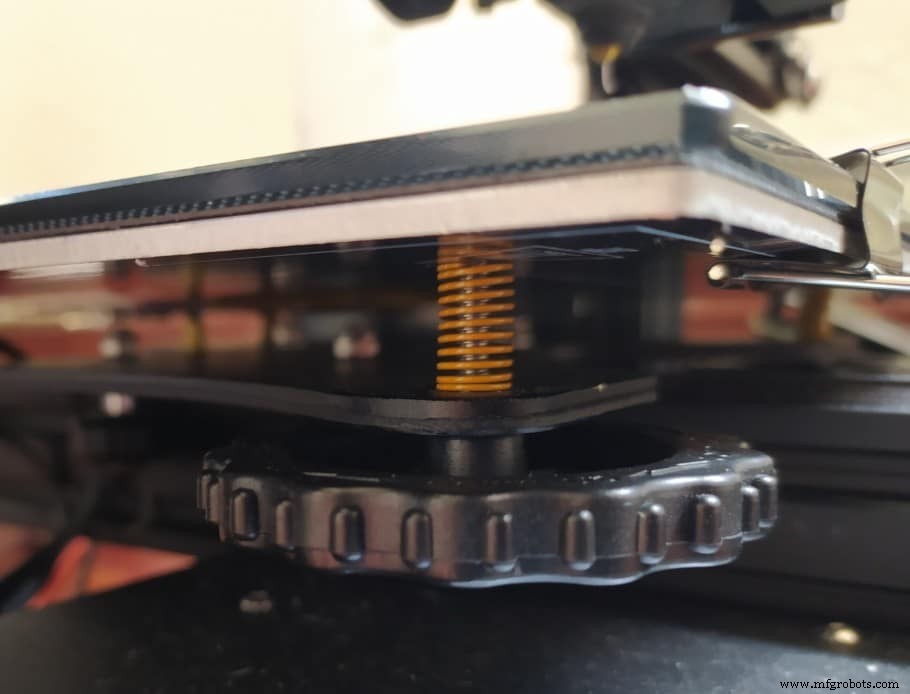

これらのスプリングはかなり柔らかく、ベッドを動かすことができますが、これは望ましくありません。それらをより頑丈なこれらの黄色のスプリングに交換すると、ベッドを水平にすると、どの側面も動きにくくなります.

方法は次のとおりです。

調整ホイールを時計回りに回して取り外します (スプリングがホイールに力を加えないようにベッドを押し下げて回転させます。このようにすると、2 秒で外れます)。
古いスプリングを取り外します (これらは、ベッドとサポート構造/Y 軸に沿って移動するキャリッジの間にあります)。
黄色のスプリングを挿入し、サポート構造/キャリッジを所定の位置に戻します。
調整ホイールを締めます
ベッドを水平にします。

スプリングを単独で交換するだけで、前の手順のいずれも行わずに、ベッドを水平にするために必要な全体の回数を減らすことができます.

もちろん、ベッドの右側が左側よりも高いか低いかで完全にずれている場合は、スプリングを交換してもこの問題は解決しないため、X 軸を調整する必要があります。

結論

Ender 3 には、ベッドの平準化に多くの問題があるようです。私の場合、ネジが所定の位置に回っていたものを除いて、それらはすべてありました.

YouTube でたくさんのビデオを見た後、これらの問題のないプリンターを持っている人もいれば、すべての問題を抱えている人もいることに気付きました。 .

ベッドの片側が反対側よりもはるかに高い場合は、X 軸のたるみに対処している可能性があります。リンクしたばかりの記事に示されている手順に従うと、2 つの問題を一度に修正できるはずです。 .

先に述べたように、ベッドのネジにナットを追加し、スプリングを交換することをお勧めします.

この情報がお役に立てば幸いです!

良い一日を！
