設計レッスン:最適化された射出成形部品の抜き勾配をマスターする

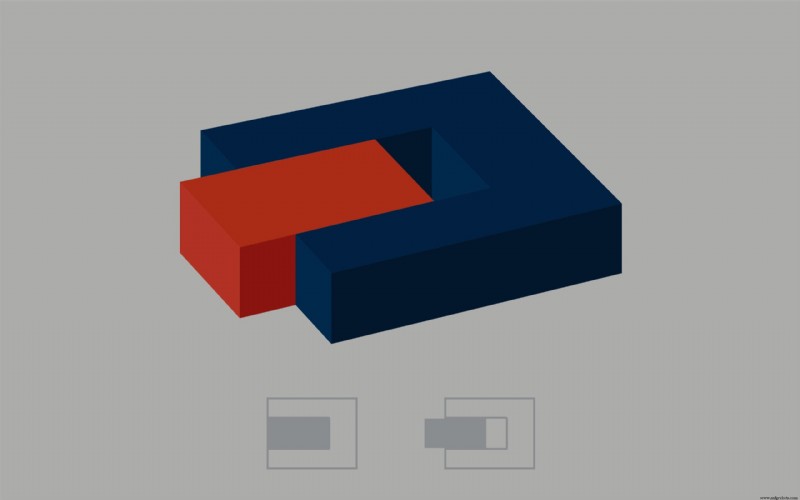

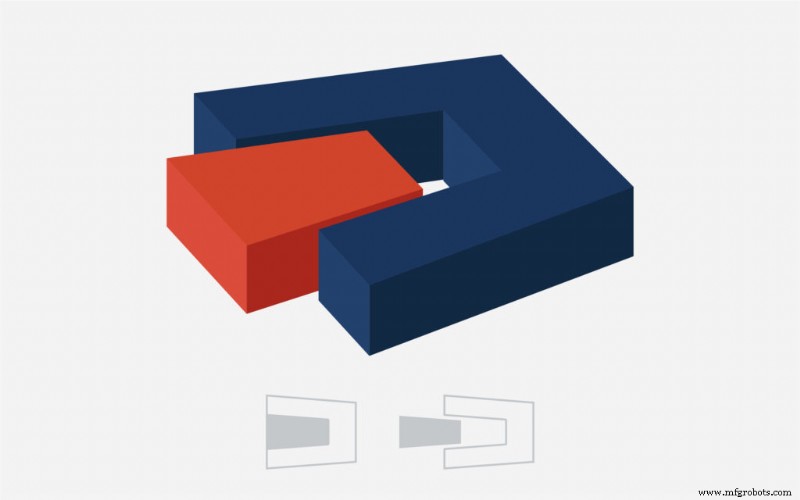

抜き勾配、または射出成形部品の引っ張り方向のすべての面にわずかなテーパーを適用することは、小さくて面倒な設計要素ですが、プロジェクトの成功には不可欠です。ドラフトを視覚化するには、アイス キューブ トレイを想像してください。わずかなテーパーにより、過度の吸引や摩擦の犠牲になることなく、アイス キューブが簡単に滑り出すことができます。適切な量​​の抜き勾配 (または適切な抜き勾配の代用品) が不足している部品は、金型から適切に取り出せません。

さらに、ドラフトは摩擦による損傷から部品を保護し、突き出しプロセス中の磨​​耗を減らし、均一な仕上げを確保し、複雑な射出設定の必要性を回避することでコストを削減します。幸いなことに、抜き勾配なしで部品を作成する工具メーカーはありません。そのため、ドラフト角度を最適化する設計は、ドラフトを追加するだけではありません。ほとんどの場合、ドラフトは与えられたものです。むしろ、ドラフトを最適化するということは、最終パーツのデザインと外観を妨げるのではなく追加するように、ドラフトを慎重に組み込むことを意味します。

ドラフトの必要性を理解する

ドラフトがパーツの外観に干渉することを誰もが心配しているわけではありません。たとえば、工業用または同様の目的で部品を作成している工具メーカーは、大量の抜き勾配を選択する傾向があります。これは、抜き勾配が多いと製品の美観が低下する可能性がありますが、製品の排出が容易になり、ツールに大きな摩耗や損傷を引き起こすことなく、迅速かつ安価に作成することが容易になるからです。

一方、消費者向け製品を作成するデザイナーは、美学により関心を持つ傾向があります。これらのチームの目標は、多くの場合、部品の効果的な機能を確保しながら抜き勾配を最小限に抑えることです。これを行うには、一般に 2 つのオプションがあります。意図的にまたは信じられないほど微妙に見えるように抜き勾配を組み込むか、ツールから部品を解放するのに役立つエジェクタ ピンとスリーブを戦略的に配置します。

エジェクタ ピンとスリーブは金型から部品を押し出すのに役立ちますが、高価です。特に、エジェクタースリーブは高価です。エジェクター スリーブはパーツの形状に沿っているため、跡が残りません。一方、エジェクタピンは、製品の表面に跡が残ることがあります。そのため、エジェクター スリーブは、パーツの最終的な外観に関心のある設計者に好まれる傾向がありますが、カスタムメイドである必要があるため、プロジェクトの時間とコストが増加する可能性があります。

そのため、ドラフトを意図的に微妙に取り入れることが多くのデザイナーに好まれています。特に熟練した設計者は、下書きをほとんど目立たなくしたり、意図的な設計要素に見えるように組み込んだりすることができます。

必要な抜き勾配の決定

特定の部品の最小抜き勾配は、絞りの深さ、壁の厚さ、材料の収縮率、および適用される表面仕上げまたはテクスチャによって大きく左右されます。原則として、ほとんどのパーツには 1.5 ～ 2 度の抜き勾配が必要ですが、抜き勾配は平均して、パーツの深さが 1 インチ増えるごとに約 1 度追加する必要があります。パーツが非常に小さい場合は、ドラフトを 1.5 度未満に下げる柔軟性があることに注意してください。ただし、ほとんどのパーツでは、1.5 度が最小ドラフト要件です。

とはいえ、テクスチャもドラフトを決定する上で重要な役割を果たします。多くの射出成形部品には、審美的な目的で表面に革のシボやその他のテクスチャが適用されています。ただし、テクスチャの深さによっては、突き出しプロセス中にテクスチャが削れたり損傷したりしないように、抜き勾配を大きくする必要がある場合があります。

自動車のインテリアは、戦略的に適用されたドラフトの好例です。現代の自動車のインテリアのほとんどは射出成形されていますが、革のシボ感が特徴です。ドラフトの変化に対応するために、パーツ全体でテクスチャの深さが変化していることは注意深く見ればわかりますが、ほとんど目立ちません。一方、安価に作られた消費財の多くは、パーツ全体に目に見えて異なる質感を持っているか、著しく削り取られた質感さえ持っています.
