制御された軸に沿って指定されたツールをシフトします。

工具オフセット値の保存に使用される CNC メモリ。

工具オフセット値を指定する H または D アドレスが前に付いた番号。

工具長補正、カッター補正、工具オフセット機能で使用されるオフセット値。

基準工具と測定対象の工具を機械の固定点に次々と押し付け、工具間の長さの差を工具長オフセット値として CNC に設定する手動操作。

プログラミング中に想定された工具と実際の加工に使用される工具の長さの違いを補正します。

文字の 1 ビットの総数が偶数か奇数かをチェックします。

別のプログラムの制御セクションから繰り返し呼び出すことができるプログラム。

CNC 機械工向けの非常に基本的な CNC ミル プログラミング演習。 この cnc サンプル コードは、 の使用を示しています。 G90 アブソリュート プログラミング G91 インクリメンタル プログラミング CNC Mill プログラミング演習 G90 アブソリュート プログラミングの使用 G91 インクリメンタル プログラミング G90 アブソリュート プログラミング G90 G01 X0 Y0X50.0X70.0 Y35.0X45.0X0 Y80.0Y0M30 G91 インクリメンタル プログラミング G91 G01 X0 Y0X50.0X20.0 Y35.0X-25.0X

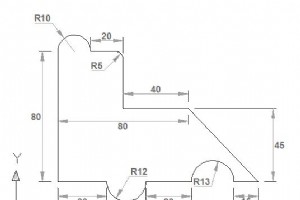

の使用方法を示す CNC ミル プログラム G02 循環補間 CW G03 循環補間 CCW CNC ミル プログラム CNC Mill G02 G03 円弧補間プログラミング例 G90 G01 X0 Y0X30G03 X54 R12G01 X82G02 X108 R13G01 X123X80 Y45X40Y75G03 X35 Y80 R5G01 X20G03 X0 Y80 R10G01 Y0M30

Hurco 旋盤 M コードの完全なリスト。 CNC マシンの M コードは、スピンドルの回転、クーラントのオンオフなどのマシン機能を制御するために使用されます。 ハルコCNC旋盤 Hurco 旋盤 M コード M00 – プログラム停止 M01 – オプションの停止 M02 – プログラム終了 (巻き戻しなし) M03 – スピンドル時計回り M04 – 反時計回りのスピンドル M05 – スピンオフ M07 – セカンダリ クーラント オン M08 – 一次冷却液オン M09 – クーラントオフ M10 – チャッキング圧力を高く設定 M11 – チャッキング圧力を低に設定 M12

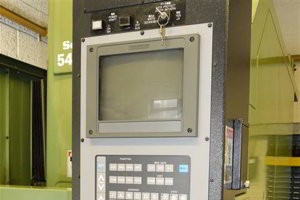

Yaskawa Yasnac J50 アラーム コードの完全なリスト。 安川ヤスナック J50M cnc 制御 Yasnac J50 アラーム コード 0 電源オフ 1 ZR アンレディ (X) 2 ZR アンレディ (Y) 3 ZR アンレディ (Z) 4 ZR アンレディ (4) 10番目のエラー 11 テレビ エラー 12 オーバーフロー (128 チャンネル) 13 PROG エラー (アドレスなし) 14 PROG エラー (「-」「0」) 15 PROG エラー (使用できない CH) 16 PROG エラー (使用できない軸) 17 PROG エラー (8 桁) 20 プロ

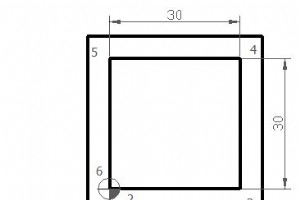

cnc 機械工が Siemens Sinumerik フライス加工プログラミングの概念を使用することを示す、非常に単純な cnc フライス加工プログラムの例です。単純な cnc ミルは、プログラム ブロック N15 を削除するだけで、このプログラムを実行することもできます Sinumerik ミリング プログラム Sinumerik Mill プログラミング例 N5 G00 G54 G64 G90 G17 X-20 Y-20 Z50N10 S450 M03 F250 D01 (12.5 MM DIA)N15 C0N20 Z5N25 G01 Z0N30 Z-5N35 G42 X0 Y0N40

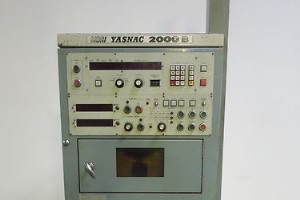

Yaskawa Yasnac 2000B アラーム コードの完全なリスト。 Yasnac 2000B CNC コントロール Yasnac 2000B アラーム コード 11 異常な温度上昇を抑制 12 テープ水平パリティ エラー 14 フォーマット エラー 15 データ エラー 16 オフセット エラー 17 パラメータ照合エラー 21 オーバートラベル 27 位置決めエラー 28 機械システムの準備ができていません 31 サーボ電源が供給されていません 32 コントロール ユニットの準備ができていません 33 非常停止 34 サーボ エラー 35オーバーロード 51 M、S、および T

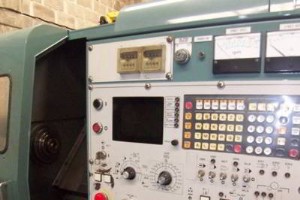

Yaskawa Yasnac 2000G アラーム コードの完全なリスト。 Yasnac 2000G CNC コントロール Yasnac 2000G アラーム コード 11 パネル内の過度の温度上昇 12 テープ/メモリの水平パリティ エラー 13 テープ垂直パリティ エラー 14 フォーマット エラー 15 データ エラー 16 オフセット エラー 17 パラメータ エラー 18 テープ メモリ エラー 21 オーバートラベル 22 ゼロリターンエリアエラー 23 ZERO RETURN UNREADY 24 原点復帰位置エラー 25 シーケンス エラー 26 スピンドル エラー 27

G41 Cutter Radius Compensation Left がどのように機能するかを示す CNC ミリング プログラミング サンプル コードと図面 cnc ミル プログラムで使用されます。 CNC ミル プログラム (G41 カッター半径補正左) G41Cutter Radius Compensation Left を使用した CNC Mill プログラム N10 T2 M3 S447 F80N20 G0 X112 Y-2N30 Z-5N40 G41N50 G1 X95 Y8 M8N60 X32N70 X5 Y15N80 Y52N90 G2 X15 Y62 I10 J0N100

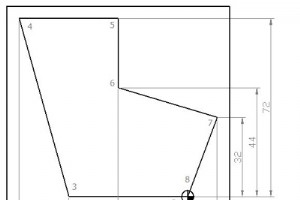

カッター半径補正のサンプル プログラムは、CNC ミル プログラムで G41、G40 を使用する方法を示しています。 このプログラムで使用されるカッター補正コードは、 G41 カッター半径補正左 G40 カッター半径補正キャンセル カッター半径補正の例 G41 G40 カッター半径補正の例 N5 G00 G54 G64 G90 G17 X20 Y-20 Z50N10 S450 M03 F250 D01 (12.5 MM DIA)N15 C0N20 Z5N25 G01 Z0N30 Z-5N35 G41 X0 Y0N40 X-48N45 X-68 Y72N50 X-28N55 Y44N6

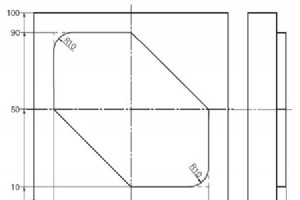

立形マシニング センターは、CNC 機械ワーク ショップの重要な部分であるため、CNC プログラミングを学び始めたばかりの CNC 機械工向けの立形マシニング センター プログラミングの例を次に示します。 立形マシニング センターのプログラミング例 立形マシニング センターのプログラミング例 N10 T1N20 S1000 M3N30 G00 G40 G90 G17 X-30 Y60N40 G43 Z50 H1N50 Z-5N60 G01 G41 X10 Y60 D1 F200N70 Y80N80 G02 X20 Y90 R10N90 G01 X50N100 X90 Y50N110 Y20

著作権:仕様エンジニアリング CNC 精密機械加工 製造業では、外科用インプラントや器具から飛行機の部品に至るまで、さまざまな製品の製造に CNC マシンが使用されています。 ページ:1 2 3 4 5 6

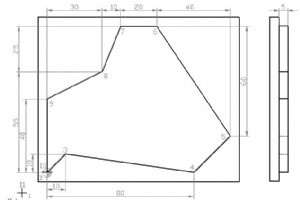

この CNC ミル プログラミング演習では、図面と各図面ポイントの正確な座標を見つける方法を理解するためのより多くのアイデアを得ることができます。 .このプログラムは、C 軸が回転テーブルに使用される 4 軸 CNC ミル用に書かれています。3 軸 CNC ミルもこのプログラムを実行できます。 N15. CNC Mill プログラミング演習 G91 インクリメンタル プログラミング CNC ミル演習 N5 G00 G54 G64 G90 G17 X-20 Y-20 Z50     ;Point 1N10 S450 M03 F250 D01 (12.5 MM DIA)N15 C0N20 Z5
